塑膠跑道為什么需要測(cè)試沖擊吸收和垂直變形等物理性能指標(biāo)?這些指標(biāo)測(cè)試有什么意義?讓我們一起來學(xué)習(xí)下吧!

　　塑膠跑道驗(yàn)收的基本標(biāo)準(zhǔn)

　　1、結(jié)構(gòu)狀態(tài)：不允許田徑場(chǎng)塑膠跑道地面出現(xiàn)任何諸如氣泡、裂隙或分層等現(xiàn)象。

　　2、塑膠跑道地面平坦度標(biāo)準(zhǔn)：田徑場(chǎng)地面的任何位置，任何方向在直線跳距離4米以內(nèi)都不可以出現(xiàn)超過6毫米的局部凸凹，或在直線距離1米以內(nèi)都不可以出現(xiàn)超過3毫米的局部凸凹情況，每步凸凹程度不得超過1毫米。

　　3、垂直變形測(cè)驗(yàn)：垂直變形測(cè)驗(yàn)使用垂直變形測(cè)試儀。測(cè)試在跑道和助跑道上進(jìn)行(有包括加厚區(qū))，測(cè)試時(shí)氣　溫為10℃-40℃。人造田徑場(chǎng)地面的垂直變形應(yīng)在0.6-1.88毫米之間。

　　4、塑膠地面厚度標(biāo)準(zhǔn)：田徑場(chǎng)跑道在竣工的時(shí)候，其厚度至少12毫米。任何位置跑道厚度不得少于10毫米，厚度在10-10.5毫米之間的跑道的總積不得超過田徑場(chǎng)地總面積5%。應(yīng)特殊加厚的重壓區(qū)(撐竿跳高、標(biāo)　槍、三級(jí)跳遠(yuǎn)的助跑區(qū)和跳高起跳區(qū))在計(jì)算上述平均值的時(shí)候未被考慮在內(nèi)。田徑場(chǎng)塑膠厚度不應(yīng)計(jì)算到地面碎渣的頂部，測(cè)試厚度的方法是：用60級(jí)直至磨擦掉的表面面積大約占芯體全部表面面積的50%，然后用精確度為0.01毫米的厚度計(jì)，具有4毫米直徑度量平面的柱塞和0.8-1.0牛頓之間的測(cè)試力，測(cè)量芯體厚度，測(cè)試精確度接近0.1毫米。當(dāng)田徑場(chǎng)的設(shè)施用于大型比賽時(shí)，用上述方法測(cè)定人造場(chǎng)地厚度時(shí)，任何部位厚度也不得低于10毫米。

　　5、顏色：對(duì)人造田徑塑膠場(chǎng)地面顏色的評(píng)估，使用馬休顏色手冊(cè)，塑膠的顏色應(yīng)與該手冊(cè)的某一種顏色相一致。對(duì)于精心設(shè)計(jì)的多種顏色的塑膠跑道，每一種顏色都應(yīng)與該手冊(cè)的相關(guān)顏色大體保持一致。

　　隨著我國(guó)社會(huì)的進(jìn)步，人民生活水平的提升，我國(guó)對(duì)體育教育重視程度日益提高，合成材料面層運(yùn)動(dòng)場(chǎng)地已成為各體育場(chǎng)館和大中小學(xué)的基礎(chǔ)硬件之一，在廣大中小學(xué)運(yùn)動(dòng)場(chǎng)和室內(nèi)開始大量鋪設(shè)。為規(guī)范中小學(xué)校校內(nèi)合成材料面層運(yùn)動(dòng)場(chǎng)地的質(zhì)量，教育部體育衛(wèi)生與藝術(shù)教育司負(fù)責(zé)起草了GB/T 19851.11-2005 《中小學(xué)體育器材和場(chǎng)地 第11部分：合成材料面層運(yùn)動(dòng)場(chǎng)地》。該標(biāo)準(zhǔn)規(guī)定了合成材料運(yùn)動(dòng)場(chǎng)地鋪設(shè)面層的技術(shù)要求、質(zhì)量標(biāo)準(zhǔn)及檢測(cè)方法，對(duì)物理性能制定了較詳細(xì)的要求。標(biāo)準(zhǔn)于2005年發(fā)布實(shí)施以來，在一定程度上保障了合成材料面層運(yùn)動(dòng)場(chǎng)地建設(shè)和使用。

　　修訂原則、要求:

　　標(biāo)準(zhǔn)修訂以科學(xué)、技術(shù)和經(jīng)驗(yàn)的綜合成果為基礎(chǔ)，以保障學(xué)生運(yùn)動(dòng)健康，提升產(chǎn)品質(zhì)量、引導(dǎo)行業(yè)自律等為目的，在全面、系統(tǒng)、科學(xué)、適用的基礎(chǔ)上充分考慮運(yùn)動(dòng)保護(hù)性、耐久使用性、舒適美觀性以及環(huán)境保護(hù)等方面要求。在滿足使用要求前提下，優(yōu)化社會(huì)資源配置，為中小學(xué)校室外合成材料面層運(yùn)動(dòng)場(chǎng)地的設(shè)計(jì)、施工、驗(yàn)收提供指導(dǎo)和依據(jù)，從而為學(xué)生提供健康的鍛煉環(huán)境，培養(yǎng)學(xué)生的終身體育意識(shí)，促進(jìn)學(xué)校體育的可持續(xù)發(fā)展。

　　以科學(xué)、安全、環(huán)保和可持續(xù)發(fā)展為修訂原則，并充分考慮以下要求：

　　(1) 滿足體育使用要求(符合國(guó)際田聯(lián)和中國(guó)田協(xié)對(duì)教學(xué)/訓(xùn)練/比賽場(chǎng)地的要求);

　　(2) 重視運(yùn)動(dòng)性能和運(yùn)動(dòng)保護(hù)性能;

　　(3) 考慮環(huán)境影響;

　　(4) 比賽/訓(xùn)練用場(chǎng)地需強(qiáng)調(diào)設(shè)施規(guī)格滿足使用要求;

　　(5) 教學(xué)用場(chǎng)地重點(diǎn)考慮運(yùn)動(dòng)保護(hù)性能、耐久性、環(huán)境保護(hù);

　　(6) 為材料科學(xué)發(fā)展和工藝水平提高預(yù)留空間;

　　(7) 充分考慮場(chǎng)地的安全性，對(duì)有害物質(zhì)進(jìn)行限量。

　　標(biāo)準(zhǔn)修訂的主要內(nèi)容

　　本標(biāo)準(zhǔn)適用于室外鋪設(shè)的合成材料面層運(yùn)動(dòng)場(chǎng)地，其主要技術(shù)內(nèi)容包括鋪裝要求、厚度、物理機(jī)械性能、有害物質(zhì)限量及試驗(yàn)方法等，著重增加了合成材料面層成品和原料中有害物質(zhì)的限量指標(biāo)。下面就是物理性能指標(biāo)的制定說明啦。

　　合成材料面層物理性能指標(biāo)

　　合成材料面層主要的物理性能指標(biāo)包括：厚度、沖擊吸收、垂直變形、抗滑值、拉伸強(qiáng)度、拉斷伸長(zhǎng)率、阻燃性能、耐老化性能等。

　　合成材料面層的厚度:

　　(1)合成材料面層的厚度是指合成材料面層表面與其底面之間的總垂直距離，該厚度直接影響到場(chǎng)地的彈性，與場(chǎng)地的安全保護(hù)性能和運(yùn)動(dòng)性能息息相關(guān)，對(duì)處于生長(zhǎng)發(fā)育期的青少年兒童來說，運(yùn)動(dòng)安全保護(hù)尤為重要。原標(biāo)準(zhǔn)中對(duì)面層厚度沒有明確規(guī)定，調(diào)研發(fā)現(xiàn)許多學(xué)校鋪設(shè)的合成材料運(yùn)動(dòng)場(chǎng)地面層非常薄，甚至低于3mm，這樣的場(chǎng)地完全起不到對(duì)青少年的運(yùn)動(dòng)安全保護(hù)作用，也極易磨損、龜裂，使用壽命也短。

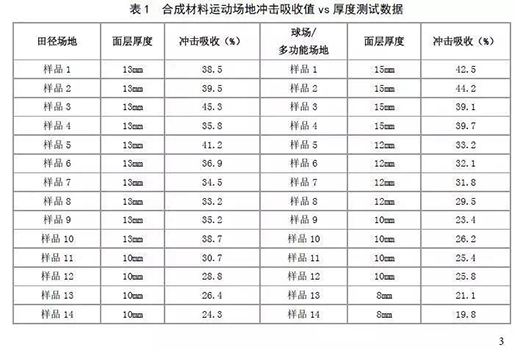

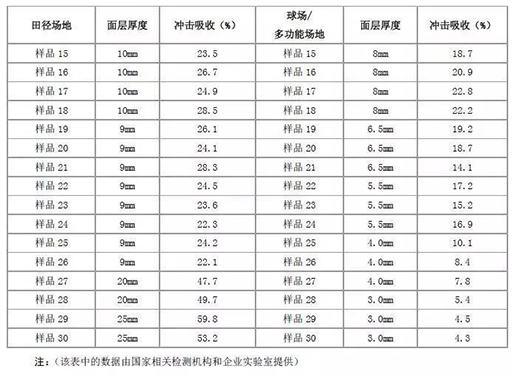

　　在具有同樣材料組成的前提下，合成材料面層運(yùn)動(dòng)場(chǎng)地的安全保護(hù)性能(沖擊吸收值)與厚度有著近似正比的關(guān)系(見表1)。

　　(2)為了保證合成材料面層運(yùn)動(dòng)場(chǎng)地能達(dá)到相應(yīng)的安全保護(hù)性能和耐用性能，本標(biāo)準(zhǔn)結(jié)合現(xiàn)行國(guó)家標(biāo)準(zhǔn)和國(guó)際標(biāo)準(zhǔn)，對(duì)面層厚度作出如下要求：

　　a)田徑場(chǎng)地，要求其面層平均厚度≥13mm。此要求與國(guó)標(biāo)GB/T 14833-2011、GB/T 22517.6-2011及歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》的相關(guān)規(guī)定一致。對(duì)于跳高、跳遠(yuǎn)等需加厚的比賽區(qū)，按照《田徑場(chǎng)地設(shè)施標(biāo)準(zhǔn)手冊(cè)》(國(guó)際田徑協(xié)會(huì)聯(lián)合會(huì))的規(guī)定，厚度要求分別設(shè)定為≥20 mm和≥25 mm，以符合競(jìng)賽規(guī)程;

　　b)球類場(chǎng)地，要求其面層平均厚度≥8mm。歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》規(guī)定球類和多功能活動(dòng)場(chǎng)地面層厚度不小于7mm，根據(jù)表1測(cè)試數(shù)據(jù)，國(guó)內(nèi)大部分合成材料運(yùn)動(dòng)面層產(chǎn)品的厚度要達(dá)到8mm以上，其沖擊吸收值才能達(dá)到20%以上，才能起到足夠的保護(hù)作用，所以考慮到實(shí)際測(cè)試的沖擊吸收/厚度對(duì)應(yīng)關(guān)系并考慮到國(guó)內(nèi)中小學(xué)校對(duì)運(yùn)動(dòng)場(chǎng)的使用頻率更高，對(duì)耐用性有更高的要求，因此在歐盟標(biāo)準(zhǔn)EN 14877-2013規(guī)定的基礎(chǔ)上增加1mm厚度，要求球類場(chǎng)地面層的平均厚度≥8mm;

　　c)其他活動(dòng)場(chǎng)地，要求其面層平均厚度≥10mm。此要求參照歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》的相關(guān)規(guī)定，并保證沖擊吸收值≥25%;

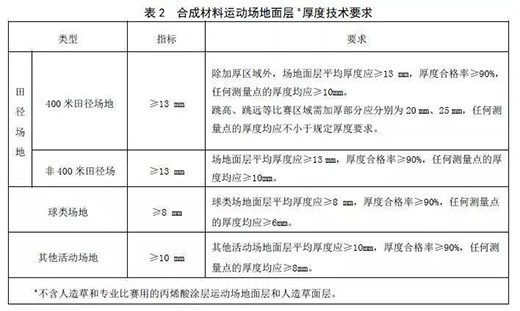

　　d)本標(biāo)準(zhǔn)中合成材料面層厚度要求如表2所示。

　　(3) 本標(biāo)準(zhǔn)中合成材料面層厚度指標(biāo)同其它國(guó)內(nèi)相關(guān)標(biāo)準(zhǔn)的對(duì)比如表3所示。

　　合成材料面層的沖擊吸收性能指標(biāo)

　　合成材料面層的沖擊吸收是合成材料面層對(duì)沖擊力的減緩性能，是合成材料運(yùn)動(dòng)場(chǎng)地在受到?jīng)_擊時(shí)，對(duì)勢(shì)能的吸收性能，比如在奔跑時(shí)球鞋與面層接觸的瞬間，合成材料運(yùn)動(dòng)場(chǎng)地借由形變的產(chǎn)生吸收沖擊的能量，它體現(xiàn)了合成材料運(yùn)動(dòng)場(chǎng)地對(duì)運(yùn)動(dòng)員的保護(hù)作用。沖擊吸收數(shù)值越大，合成材料運(yùn)動(dòng)場(chǎng)地的能量吸收能力越強(qiáng)，對(duì)青少年的足底、腳踝、膝蓋等易受沖擊部位的保護(hù)越佳，適合較長(zhǎng)時(shí)間的體育鍛煉而不至于受到長(zhǎng)期的慢性傷害。

　　沖擊吸收是目前國(guó)際通行的衡量合成材料運(yùn)動(dòng)場(chǎng)地面層運(yùn)動(dòng)性能和緩沖保護(hù)性能的核心指標(biāo)，在國(guó)際田聯(lián)、國(guó)際足聯(lián)、國(guó)際籃聯(lián)、歐洲標(biāo)準(zhǔn)中都有相應(yīng)的規(guī)定。國(guó)家標(biāo)準(zhǔn)GB/T 14833-2011和 GB/T 22517.6-2011對(duì)合成材料跑道面層的沖擊吸收也進(jìn)行了相關(guān)規(guī)定，要求沖擊吸收數(shù)值為35%～50%，另外，GB 30228也對(duì)運(yùn)動(dòng)場(chǎng)地的沖擊衰減性能做出了強(qiáng)制性要求。

　　原標(biāo)準(zhǔn)對(duì)沖擊吸收沒有規(guī)定，經(jīng)研討，起草組一致認(rèn)為非常有必要增加對(duì)沖擊吸收的要求，以加強(qiáng)對(duì)青少年運(yùn)動(dòng)時(shí)的安全保護(hù)。具體數(shù)值設(shè)定說明如下：

　　(1)當(dāng)合成材料運(yùn)動(dòng)場(chǎng)地面層平均厚度≥13 mm時(shí)，參照《田徑場(chǎng)地設(shè)施標(biāo)準(zhǔn)手冊(cè)》(國(guó)際田徑協(xié)會(huì)聯(lián)合會(huì))、歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》、GB/T 14833-2011、GB/T 22517.6-2011和GB 30228-2012規(guī)定，本標(biāo)準(zhǔn)中沖擊吸收值設(shè)定為35%～50%，與上述標(biāo)準(zhǔn)規(guī)定保持一致;

　　(2)當(dāng)面層平均厚度≥10 mm時(shí)，參照歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》以及表1的沖擊吸收值測(cè)試數(shù)據(jù),本標(biāo)準(zhǔn)中沖擊吸收值的要求設(shè)定為25%～50%，與歐盟標(biāo)準(zhǔn)EN 14877-2013的相關(guān)規(guī)定保持一致;

　　(3)當(dāng)面層平均厚度≥8mm時(shí)，結(jié)合歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》以及表1的沖擊吸收值測(cè)試數(shù)據(jù)，本標(biāo)準(zhǔn)中沖擊吸收值的要求設(shè)定為20%～50%，與歐盟標(biāo)準(zhǔn)EN 14877-2013要求沖擊吸收值相比，要求略微放寬，由下限≥25%改為下限≥20%。通過在籃球場(chǎng)地現(xiàn)場(chǎng)測(cè)試和觀察，沖擊吸收值為≥20%時(shí)，場(chǎng)地有較好的減緩沖擊性能，對(duì)青少年的漆關(guān)節(jié)起到較好的運(yùn)動(dòng)安全保護(hù)作用。

　　(4)表4是本標(biāo)準(zhǔn)中合成材料面層沖擊吸收性能同其它國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)的對(duì)比。

　　表4 合成材料面層沖擊吸收性能指標(biāo)對(duì)比表

　　合成材料面層的垂直變形

　　(1)垂直變形是指20 kg重物以規(guī)定的高度落在地面時(shí)，受力地面垂直方向的變形。在國(guó)際田聯(lián)、國(guó)際足聯(lián)、國(guó)際籃聯(lián)、歐洲標(biāo)準(zhǔn)及國(guó)家相關(guān)標(biāo)準(zhǔn)中都有相應(yīng)的規(guī)定，經(jīng)研討，起草組成員一致認(rèn)為非常有必要提出對(duì)垂直變形的限定要求。一般來說，場(chǎng)地的沖擊吸收值越大，場(chǎng)地對(duì)青少年的運(yùn)動(dòng)保護(hù)性能又越好，但垂直變形值也相應(yīng)變大。根據(jù)對(duì)20份樣品的檢測(cè)數(shù)據(jù)進(jìn)行對(duì)比，發(fā)現(xiàn)沖擊吸收值達(dá)40%及以上時(shí)，其相應(yīng)的垂直變形均超過了2.5 mm接近3 mm(見表5)。

　　場(chǎng)地面層的垂直變形也不能太小，場(chǎng)地面層垂直變形越小，場(chǎng)地表面就越硬，不利于對(duì)運(yùn)動(dòng)員的安全保護(hù)。歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》規(guī)定了田徑場(chǎng)地面層垂直變形值上限為3mm，國(guó)家標(biāo)準(zhǔn)GB/T 14833-2011和 GB/T 22517.6-2011規(guī)定了田徑場(chǎng)地面層垂直變形下限為0.6 mm，因此參照以上歐盟標(biāo)準(zhǔn)和國(guó)家標(biāo)準(zhǔn)要求，并且結(jié)合實(shí)際檢測(cè)結(jié)果(見表5)，將本標(biāo)準(zhǔn)的垂直變形規(guī)定為0.6 mm～3 mm。

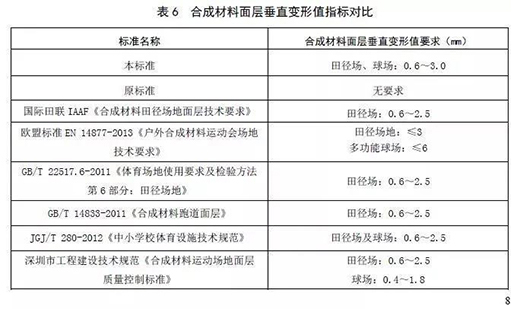

　　(2)表6是本標(biāo)準(zhǔn)中合成材料面層垂直變形值同其它國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)的對(duì)比。

　　合成材料面層抗滑值

　　(1)合成材料面層抗滑值是指合成材料運(yùn)動(dòng)場(chǎng)地面層通過滑動(dòng)摩擦阻力吸收能量的程度，也就是面層能提供的摩擦力的大小，能衡量運(yùn)動(dòng)人群免于滑倒摔傷的安全保護(hù)程度。國(guó)家標(biāo)準(zhǔn)GB/T 14833-2011和 GB/T 22517.6-2011要求田徑場(chǎng)地合成材料面層在潮濕條件下抗滑值≥47，歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》要求戶外合成材料運(yùn)動(dòng)場(chǎng)地面層在潮濕條件下抗滑值為55-110，在干燥條件下抗滑值為80-110。

　　合成材料面層抗滑值有兩種表示形式：在潮濕條件下測(cè)試的抗滑值即濕測(cè)抗滑值，在干燥條件下測(cè)試的抗滑值即干測(cè)抗滑值;本標(biāo)準(zhǔn)考慮到中小學(xué)校在雨天很少進(jìn)行戶外體育活動(dòng)，所以本標(biāo)準(zhǔn)的合成材料面層抗滑值選用了干測(cè)抗滑值來表示。

　　作為中小學(xué)運(yùn)動(dòng)場(chǎng)地，要確保場(chǎng)地有一定的防滑要求，但并不是運(yùn)動(dòng)場(chǎng)地的抗滑值越大越好，應(yīng)該設(shè)定一個(gè)上限;參照歐盟標(biāo)準(zhǔn)EN 14877-2013《戶外合成材料運(yùn)動(dòng)場(chǎng)地技術(shù)要求》中抗滑值為80-110(干測(cè))的要求，將本標(biāo)準(zhǔn)合成材料面層的抗滑值設(shè)定為80-110(干測(cè))。

　　(2)表7是本標(biāo)準(zhǔn)中合成材料面層抗滑值同其它國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)的對(duì)比。

　　合成材料面層拉伸強(qiáng)度、拉斷伸長(zhǎng)率

　　(1)拉伸強(qiáng)度是在拉伸試驗(yàn)中，試樣直至斷裂為止所受的最大拉伸應(yīng)力，而拉斷伸長(zhǎng)率是材料在拉斷時(shí)的位移值與原長(zhǎng)的比值。這兩項(xiàng)數(shù)值是衡量合成運(yùn)動(dòng)場(chǎng)地面層材料本身強(qiáng)度和韌性的指標(biāo)，在數(shù)值設(shè)定上，與現(xiàn)行國(guó)際田聯(lián)技術(shù)要求、歐盟標(biāo)準(zhǔn)EN 14877-2013及國(guó)家標(biāo)準(zhǔn)GB/T 14833-2011和 GB/T 22517.6-2011保持一致。

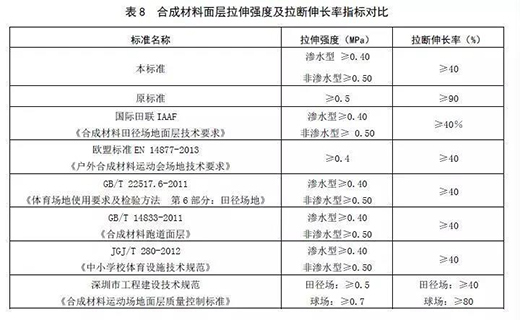

　　(2)表8是修訂后合成材料面層的拉伸強(qiáng)度及拉斷伸長(zhǎng)率同國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)的對(duì)比。

　　合成材料面層阻燃性能

　　(1)阻燃性能是指合成材料運(yùn)動(dòng)場(chǎng)地面層具有的推遲火焰蔓延的性質(zhì)。本標(biāo)準(zhǔn)中該數(shù)值的設(shè)定與現(xiàn)行國(guó)家標(biāo)準(zhǔn)GB/T 14833-2011和 GB/T 22517.6-2011保持一致。

　　(2)表9是本標(biāo)準(zhǔn)合成材料面層的阻燃性指標(biāo)同國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)的對(duì)比。

　　合成材料面層耐老化性能

　　耐老化性能是運(yùn)動(dòng)場(chǎng)地面層材料具有推遲延緩老化的特性。為保證合成材料運(yùn)動(dòng)場(chǎng)地面層的耐用性，本標(biāo)準(zhǔn)修訂時(shí)擬增加要求：除專業(yè)比賽用丙烯酸涂層運(yùn)動(dòng)場(chǎng)地面層外，合成材料面層在標(biāo)準(zhǔn)老化箱內(nèi)加速老化168小時(shí)，拉伸強(qiáng)度和拉斷伸長(zhǎng)率應(yīng)滿足表2的要求。對(duì)于人工氣候老化的實(shí)驗(yàn)方法，GB/T 14833-2011、GB/T 22517.6-2011以及國(guó)外相關(guān)人工氣候老化的測(cè)定方法，多數(shù)與GB/T 16422.2-2006中的方法A,循環(huán)序號(hào)1的測(cè)定條件相同。計(jì)算發(fā)現(xiàn)GB/T 14833、GB/T 22517.6中提到的老化條件168h不能滿足其標(biāo)準(zhǔn)中規(guī)定的3000MJ/m2的總輻照量;若按該總輻照量計(jì)算，并按標(biāo)準(zhǔn)中規(guī)定的條件，需要的測(cè)試時(shí)間高達(dá)1515個(gè)小時(shí)，檢測(cè)周期長(zhǎng)，且該總輻照量考核的主要目的是考核運(yùn)動(dòng)場(chǎng)地面層耐用性。本標(biāo)準(zhǔn)針對(duì)這一實(shí)際情況進(jìn)行如下修改：將“氙燈照射(總輻射量3000MJ/m2)，老化試驗(yàn)時(shí)間168h”改為“按GB/T 16422.2的規(guī)定進(jìn)行氙燈輻照試驗(yàn)，試驗(yàn)條件為方法A、循環(huán)序號(hào)1，試驗(yàn)500h后，按6.4測(cè)定拉伸強(qiáng)度、拉斷伸長(zhǎng)率”，老化試驗(yàn)后，拉伸強(qiáng)度和拉斷伸長(zhǎng)率仍應(yīng)符合加速老化前的指標(biāo)要求，一定程度上保證了運(yùn)動(dòng)場(chǎng)地面層的耐用性。

　　合成材料運(yùn)動(dòng)場(chǎng)地面層中無機(jī)填料含量

　　調(diào)研中，鋪設(shè)塑膠跑道學(xué)校反映較多的問題是：塑膠跑道表面防滑層顆粒較硬，學(xué)生摔倒時(shí)，塑膠跑道面層的防滑膠粒容易劃破學(xué)生皮膚。經(jīng)研究，發(fā)現(xiàn)塑膠跑道面層防滑膠粒較硬的主要原因是膠粒的無機(jī)填充料較高，含膠量少，造成膠粒不夠柔軟。

　　無機(jī)填料是橡膠制品的重要原材料之一，合理添加無機(jī)填料對(duì)于提高橡膠制品耐磨、導(dǎo)熱、阻燃等性能具有重要的作用，但是如果無機(jī)填料添加過度，會(huì)造成橡膠制品的物理性能和抗老化性能大大下降，耐低溫性能也下降，因此，將橡膠制品中無機(jī)填料的含量控制在合理范圍是對(duì)其品質(zhì)的有效保障。由于無機(jī)填料相對(duì)于橡膠膠料的成本較低，一些生產(chǎn)者為了降低成本，可能會(huì)過度添加無機(jī)填料，結(jié)果會(huì)使其物理性能下降。即便物理性能短時(shí)間能夠達(dá)到要求，其耐久性能也無法得到保障。除了塑膠跑道防滑膠粒外，人造草填充膠粒也存在類似的情況，無機(jī)填料過多會(huì)導(dǎo)致填充顆粒出現(xiàn)老化后的粉化現(xiàn)象，學(xué)生運(yùn)動(dòng)和活動(dòng)中，極易吸入粉化而形成的粉塵，對(duì)學(xué)生帶來危害。因此，為了解決上述問題，有效控制無機(jī)填料的過度添加，本標(biāo)準(zhǔn)參照GB/T 22517.6-2011中5.2.3，規(guī)定合成材料面層防滑膠粒及人造草填充膠粒無機(jī)填充料應(yīng)不超過65%。

　　GB/T 22517.6-2011規(guī)定無機(jī)填料的測(cè)試方法采用熱失重(TG)儀器法，但考慮到該方法稱樣量過小(10mg左右)，對(duì)于本身不均勻的合成材料面層，很難保證取樣的代表性，因此本標(biāo)準(zhǔn)按照熱失重(TG)儀器法的測(cè)試原理，采用GB/T 4498.1-2013《橡膠灰分的測(cè)定第1部分:馬弗爐法》方法A測(cè)試灰分的方法，進(jìn)行無機(jī)填料含量的測(cè)試，測(cè)試溫度也與熱失重(TG)儀器法相同，規(guī)定為(550±25)℃。

　　合成材料面層防滑膠粒和

　　人造草填充合成材料顆粒中聚合物總量

　　合成材料面層防滑膠粒和人造草填充合成材料顆粒直接暴露于大氣環(huán)境，也是直接與人體直接接觸的固體原材料，它的物理性能和抗老化性能對(duì)于整個(gè)合成材料面層物理性能和抗老化性能具有重要意義。無論是合成材料面層防滑膠粒，還是人造草填充合成材料顆粒，其彈性和抗老化性能除了與其中的無機(jī)填料含量相關(guān)外，還與其中的高聚物總量相關(guān)，在一定范圍內(nèi)，無機(jī)填料含量固定時(shí)，高聚物總量越高，其彈性越好，抗老化性能也越好。

　　目前我國(guó)市場(chǎng)上銷售的合成材料面層防滑膠粒和人造草填充合成材料顆粒，品質(zhì)差異很大。以EPDM顆粒為例，目前市售的顆粒中的高聚物總量從不足10%到30%以上，價(jià)格差異很大，選用不同高聚物含量的顆粒對(duì)于整個(gè)合成材料運(yùn)動(dòng)場(chǎng)地面層的造價(jià)影響很大，這就造成施工方為降低成本大量使用劣質(zhì)顆粒，極大的影響了場(chǎng)地的性能和使用壽命。

　　為保證顆粒的品質(zhì)，國(guó)外發(fā)達(dá)國(guó)家對(duì)其中的高聚物含量都有一定要求，對(duì)于保證運(yùn)動(dòng)場(chǎng)地的性能發(fā)揮了重要作用。為進(jìn)一步提高中小學(xué)合成材料運(yùn)動(dòng)場(chǎng)地面層的使用性能和抗老化性能，結(jié)合我國(guó)的行業(yè)發(fā)展現(xiàn)狀，本標(biāo)準(zhǔn)參考德國(guó)DIN 18035-6:2014要求，規(guī)定合成材料面層防滑膠粒和人造草填充彈性顆粒中聚合物總量應(yīng)≥20%。

　　合成材料面層的邵氏硬度、壓縮復(fù)原率、回彈值

　　原標(biāo)準(zhǔn)中規(guī)定的邵氏硬度、壓縮復(fù)原率、回彈值，鑒于目前國(guó)際、國(guó)內(nèi)相關(guān)標(biāo)準(zhǔn)已不再將其作為運(yùn)動(dòng)面層物理性能指標(biāo)，因此在本標(biāo)準(zhǔn)中予以刪除。

　　物理性能指標(biāo)的測(cè)試方法

　　(1)本標(biāo)準(zhǔn)附錄A 是參照GB/T 22517.6-2011第6章的內(nèi)容并根據(jù)場(chǎng)地驗(yàn)收專家現(xiàn)場(chǎng)實(shí)際測(cè)量操作方法和經(jīng)驗(yàn)整理而成。

　　(2)本標(biāo)準(zhǔn)附錄B、附錄C參照了歐盟標(biāo)準(zhǔn)EN 14808和EN 14809中關(guān)于沖擊吸收值及垂直變形的測(cè)試方法內(nèi)容。

　　(3)本標(biāo)準(zhǔn)附錄D參照了國(guó)家標(biāo)準(zhǔn)GB/T 22517.6-2011中附錄F(規(guī)范性附錄)抗滑值的檢測(cè)方法內(nèi)容。
